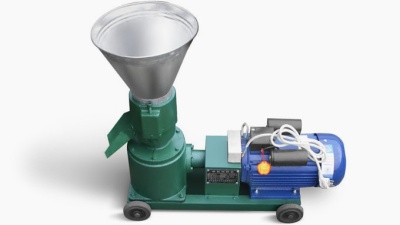

Гранулятор SY-120 Вихрь
На грануляторе SY-120 установлено сито 4мм, плюс дополнительно в комплекте идет сито 2мм и 6мм.
Преимущества гранулированного корма для животных заключаются в быстром откорме, здоровой пище для животных и птиц, меньших затратах на корм. В данном руководстве описывается установка и эксплуатация гранулятора кормов SY-120 для животных. Пожалуйста, ознакомьтесь с этим руководством перед использованием для надлежащей эксплуатации устройства, обеспечения безопасности на производстве и срока службы.
Производительность, (кг/час) | 100 |
Номинальное напряжение, (В) | 220 |
Электродвигатель | Асинхронный |
Пусковой ток, (А) | 12 |
Частота, (Гц) | 50 |
Уровень шума, (Дб) | 93 |
Потребляемая мощность, (кВт) | 2,2 |
Ширина (мм) | 506 |
Высота (мм) | 295 |
Длина (мм) | 515 |
Масса (кг) | 90 |
Срок гарантии (мес) | 12 |
Назначение изделия, общие указания
Гранулятор кормов модели SY-120 “Вихрь” предназначен для переработки зерна, соевого и подсолнечного шрота, соломы, травы, рисовой шелухи и другого пригодного сырья в кормовые гранулы. Сфера применения:
Данный гранулятор кормов, применим к использованию в средних и мелких фермерских хозяйствах и индивидуальных хозяйствах для приготовления кормов в целях обеспечения хозяйства. Не предназначен для коммерческого использования.
Гранулятор SY-120 - с плоской матрицей. Компоненты центральной части «с плоской матрицей» и «прижимным роликом» изготовлены из высококачественных сплавов износостойких материалов, что обеспечивает долгий срок службы. Это устройство имеет низкий уровень шума, низкое энергопотребление, высокую эффективность, простое в эксплуатации.
Гранулятор не предназначен для измельчения пищевых продуктов!
Внимание! Запрещается производить пуск гранулятора в сухую, перед включением поместите гранулируемый материал в бункер, и оставте немного перед выключением!
Гранулятор предназначен для работы в следующих условиях:
• интервал температуры: от - 25° С до + 40° С
• относительная влажность воздуха: до 80% при температуре 20 °С.
• эксплуатацию гранулятора необходимо производить в помещениях, исключающих воздействие атмосферных осадков.
Гранулятор разработан по новейшим технологиям. Он превращает порошковый материал в гладкие и прочные гранулы цилиндрической формы. Температура в процессе гранулирования может достигать 70 ℃ - 80 ℃, что хорошо проваривает гранулы. Гранулы, приготовленные в этом устройстве, могут храниться долгое время без гнили и порчи, улучшают усвояемость корма и вкусовую привлекательность, уменьшают затраты фермера.
Указания мер безопасности
1. Оператор должен ОБЯЗАТЕЛЬНО ознакомиться с данным руководством, с производительностью устройства, структурой и методом работы в соответствии с положениями по установке и эксплуатации, использованию и техническому обслуживанию.
2. Все работы по техническому обслуживанию и ремонту прибора необходимо производить только при полном отключении его от электрической сети.
3. Категорически запрещается эксплуатация прибора без надежного заземления. При подключении прибора к однофазной сети 220 В производится с помощью вилки, включаемой в специальную розетку с заземляющим контактом. Подключение заземляющего контакта розетки к контуру заземления необходимо производить проводом без изоляции сечением 2,5 мм. Сопротивление контура заземления должно быть не более 0,4 Ом.
4. Перед работой необходимо проверить надежность крепления деталей и узлов, состояние изоляции шнура питания, не допускать его скручивания и резких перегибов.
5. При эксплуатации Гранулятора необходимо соблюдать следующие требования:
• Не допускать попадания влаги на электрооборудование;
• Не допускать присутствия посторонних предметов в измельчаемом корме; • Открывать кожухи до полной остановки вращающегося рабочего органа;
• Будьте осторожны, во время производства сырья не хватайтесь за детали передачи и камеру для грануляции. Избегайте попадания ткани одежды и перчаток на рабочие части гранулятора.
6. Во избежание несчастных случаев и в целях пожарной безопасности запрещается оставлять работающий гранулятор без присмотра.
7. Следует всегда регулярно проверять износ плоской матрицы и прижимного ролика.
Подготовка и порядок работы
1. Перед использованием устройства убедитесь, что все винты затянуты. Перед началом эксплуатации следует залить трансмиссионное масло или смазку (3 литра, уровень должен достигнуть масляного щупа).
2. Обкатка нового устройства.
Возьмите 6 – 10 кг пшеничных отрубей (или какой-либо смеси, напр., сои, кукурузной муки и т.д.), немного мелкозернистого грунта (мелкий речной песок), и добавьте 10% -20% пищевого масла, размешайте и убедитесь, что не возникло слипание. Поместите смесь в загрузочную воронку. Настройте два прижимных ролика и затяните винт (разрыв между прижимным роликом и лекалом - 0,1-0,3 мм), пока материал можно будет нормально подавать. Теперь Вы можете рециркулировать смесь масла, и обкатить новое устройство.
3. Длину гранул можно регулировать резаком, который расположен рядом с выходом для материала.
4. Поместите новые сформированные гранулы в проветриваемое место, чтобы охладить температуру.
Примечание
1. Перед включением устройства поместите материал и оставьте немного материала в устройстве перед его выключением. Это будет защищать ролик и плоскую матрицу от повреждения в случае запуска в сухую.
2. Отключите устройство, если материал застрял, отпустите болт ролика, затем включите устройство снова.
3. Отпускайте болт ролика каждый раз после завершения работы.
4. Если гранулы не формируются крепкими и становятся мягкими, пожалуйста, уменьшите сырое волокно до 50%, или добавьте 2-4% воды в смесь.
5. Всегда регулярно проверяйте ремень, чтобы он был затянут.
6. В первый раз устройство должно работать при низкой нагрузке. Через 40 часов работы, залейте новое трансмиссионное масло в коробку передач. Масло можно добавлять через каждые 100 часов работы. И, ОБЯЗАТЕЛЬНО, обратите внимание, чтобы во все подшипники регулярно добавлялось смазочное масло.
7. Масло необходимо полностью менять каждые 400-500 часов работы. К этому моменту оно визуально должно почернеть.
8. Это нормально, если двигатель будет доходить до 70°С в процессе продолжительной работы.
9. Если в производстве происходит сбой, пожалуйста, см. часто задаваемые вопросы в руководстве.
Внимание! Следите за чистотой электродвигателя. Очищайте гранулятор и электродвигатель от остатков кормов и грязи
Проверка, обслуживание и ремонт
1. Перед началом эксплуатации, а также после длительного перерыва в работе, необходимо проверить все болты устройства на предмет ослабления.
2. Периодически, внешним осмотром, необходимо проверять состояние и надежность болтовых соединений.
3. После окончания измельчения необходимо очистить от остатков кормов и грязи.
Правила хранения
Гранулятор должен храниться в закрытых сухих помещениях, исключающих попадание влаги и атмосферных осадков в двигатель, при интервале температур от – 25°С до + 40 °С 10.
